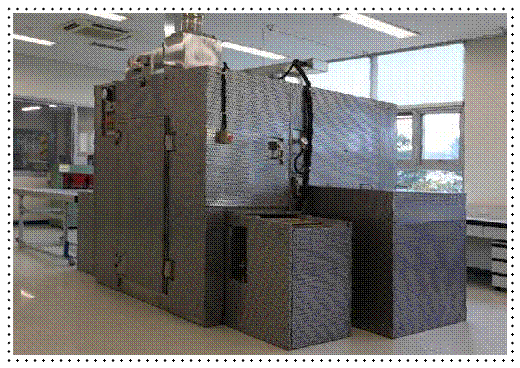

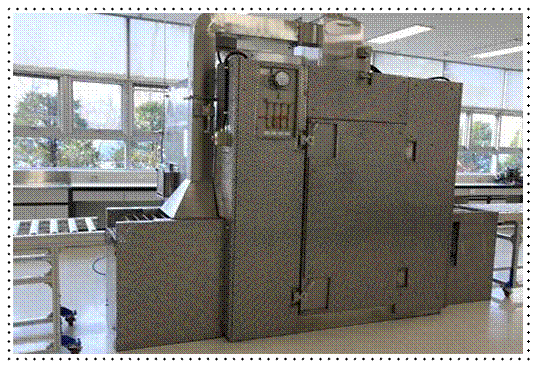

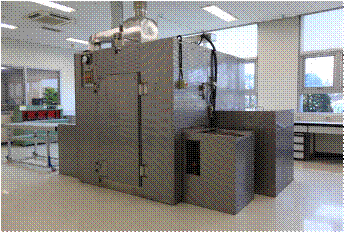

텍스트 상자: 태 성 PCM Pilot 컨베어 오븐  TSHP-101 정보

태성자동배출오븐(Tae Sung Automatic Ejecting Oven) 주용도는 Coil Coating(PCM) 도료와 금속판재의 Coating 제관(Can) 도료 잉크(Ink) 열처리 경화 시간이 짧은 (1050) 제품의 개발, 제품 표준화 및 시험용으로 주로 사용되는 시험설비입니다.

태성자동배출오븐특징은 열풍(400”C~500’C) 풍속 가변식으로 시편 표면에 직접 분사 하는 방식으로서, 높은 효율과, Coil Coating Line 열처리 시간과 가장 유사한 조건으로 시험이 가능하고, 시편의 크기(Max 200×300mm) 두께의 선택이 자유롭고, 여러 개의 시편에 대한 연속 시험에서도 색상 광택 차이가 거의 발생되지 안고, 열처리 경화 시간이 10∼50초의 짧은 조건에서도 정확한 색상 광택의 조건이 Coil Coating Line 조건과 가장 유사한 결과를 얻을 있는 시험설비로, 한국과 중국, 일본 물론 PPG, SIGMA 세계적인 도료 제조사들도 최고의 성능으로 인정을 받고 있습니다.

PCM Pilot 컨베어 오븐  TSHP-101

4) 배기송풍기

형 식 : 내열 공냉식 SIRICCO FAN

풍 량 : 20/min

정 압 : 50mm aq

모 타 : 1.5Kw×4p 방폭형

재 질 : STS 304

5) DUCT

기내 DUCT : 송기계 STS 304 3T

기외 DUCT : STS 304 1.5T

6) 수동 단파 : STS 304

송기 계 4EA

배기 계 동일 2EA

급기 계 ; 스라이드담파 1EA

7) 급기 필터 : 알미늄 필터 250×250×25mm

8) 열풍 발생기

형 식 : DUCT식 전기 HEATER 용 량 : 105Kw = 94,500Kcal/hr

재 질 : HEATER 본체 - INCONNEL

케이스 - STS 304

9) 운송 콘베어

형 식 : CHAIN CONVEYOR

재 질 : STS 304

구 동 : 기아드모타(1.5Kw.1/30)

10) 계장 장치

제 어 반 : 분체 도장(아이보리)

송풍 FAN 기동MOTOR 11Kw

INVERTER 수동 설정

배기 FAN 기동 MOTOR 1.5Kw

CONVEYOR기동 MOTOR 1.5Kw

INVERTER 설정

전기 HEATER 105Kw

온도지시조절기 DX-9 0∼600℃

이상고온경보기 DX-4 0∼500℃

온도 SENSOR : CA(K TYPE)

압 력 계 : 전반 上下측 NOZZLE

후반 上下측 NOZZLE STEP VALVE 부착

1. 설비개요

본 장치는 코팅 된 강판을 열풍으로 건조 및 가열을 목적으로 한 전기 히터 식 열풍 건조로 이다.

TEST-OVEN으로서 의 가변조건은 하기와 같이 임으로 설정이 가능하다.

1) 열풍온도 : DX-9 TEMP-CONTROLLER에서 열풍 온도를

CONTROL 합니다.(P.I.D 비례제어)

2) 운송 콘베어 : INVERTER로 속도 조절을 합니다.

3) NOZZLE 분사 속도 : INVERTER에 의하여 순환 팬 풍 량을

변환 합니다.

또한 전반부. 후반부 上下노즐의 열풍 분사 풍속을, 각각의 수동

담파(DAMPER)로서 조절 합니다.

2. 설계기본사양

1) 재질 : 강판

두께 1mm

max 300mm-min 200mm

길이 max 300mm-min 200mm

1mm 이하의 강판에 대하여는 2,100mm까지 가능

2) CONVEYEOR SPEED : 1 ∼ 15m/min

3) NOZZLE 분사 속도 : 20∼40m/sec

4) 열 풍 온 도 : max500℃

5) 전 원 : 380/440V 3Φ 50/60Hz

6) 실 온 : 20℃

7) FLASH AIR 온도 : 20℃

3. 장 치 사 양

1) 건조로 본체

재 질 : 내판 STS 304 4T

외판 STS 304 2T

보 온 : ALL CERAMIC FIBER

점검 DOOR : 전면 설치

2) NOZZLE

재 질 : STS 304

NOZZLE LEED : 3mm

NOZZLE : 400mm

NOZZLE 피치 : 100mm

NOZZLE 높이 : 50mm

NOZZLE : 상부 6×2

하부 6×2

3) 순환 송풍기

형 식 : RT-4U

내열 공냉식 TURBO FAN (열처리 고온용)

풍 량 : 105/min

정 압 : 380mm aq

모 타 : 11Kw ×4p (방폭형 INVERTER MOTOR)

재 질 : STS 304
